ИД-20 измельчитель дисковый для щепы

Измельчитель древесины ИД предназначен для измельчения досок, брусков, горбыля и прочих деревоотходов хвойных и лиственных пород с целью получения технологической и энергетической щепы. Размер поперечного сечения перерабатываемого сырья не более 5 x 8 см. Измельчитель перерабатывает его в щепу 10 — 50 мм. Подача сырья осуществляется конвейером. Возможно исполнение с левосторонней и  правосторонней загрузкой. В таблице представлены технические характеристики двух модификаций измельчителей ИД.

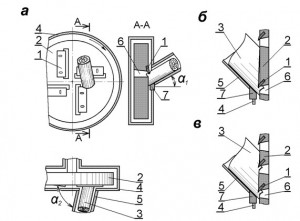

Схема резания древесины в дисковых рубительных машинах: а — общая схема; б — схема взаимодействия измельчаемой древесины с плоским диском; в — схема взаимодействия измельчаемой древесины с геликоидальным диском; 1 — нож; 2 — ножевой диск; 3 — измельчаемый материал; 4 — кожух; 5 — загрузочный патрон; 6 — щель подножевая; 7 — контрнож. Рабочий орган этих машин выполнен в виде плоского (б) или профильного (геликоидального) (в) вращающегося в вертикальной плоскости диска 2, оснащенного ножами 1
Диаметр ножевого диска (Dд) в зависимости от производительности машины и сечения измельчаемых лесоматериалов составляет от 1 до 3 м, угловая скорость — от 16 до 52 с-1, количество ножей на диске — от 2 до 16 штук.
Угол заточки ножей обычно находится в пределах от 30 до 45°
Загрузочный бункер (патрон) 5 дисковых машин может располагаться наклонно или горизонтально.
Машины с наклонным патроном применяют для измельчения коротких лесоматериалов, поступающих к диску под действием силы тяжести. Наклонный патрон составляет с горизонтом угол 1 = 45°, а с плоскостью диска в плане – 2 = 45-75°.
