Тепловые узлы

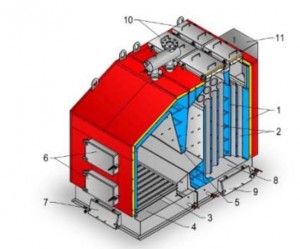

Водогрейный котёл ВК-2000 — является низкотемпературным котлом с трёхступенчатым
потоком дымовых газов. Котёл предназначен для сжигания твёрдого топлива или обогревается
горячими дымовыми газами, поступающими из предтопка системы сжигания раздробленной
древесины. Котёл представляет собой стальную, сварную конструкцию, в котором
необходимую поверхность теплообмена обеспечивают, расположенные внутри котла водяные камеры,
поверхности боковых стен, а также дымогарные трубы, которые являются второй и третей
степенью, на этапе обеспечения тяговой силы для топочных газов. Внутри топки котла расположена
плоская колосниковая решётка, изготовленная из стальных профилей. Под колосниковой решёткой
расположена зольниковая камера, а над решёткой располагается вертикальный корпусной порог.
Доступ в камеру сжигания возможен через загрузочные и предтопочные дверцы, а также через
боковые люки, расположенных в боковых стенках котла и служащие для подключения системы

автоматизированной установки для сжигания отходов деревопереработки с целью получения тепловой энергии. В задней части котла, под рядом дымогарных труб, находится осадочная камера, доступ к которой
обеспечивают дверцы. После открывания очистных люков для первого, второго и третьего ряда
дымогарных труб, сверху становится возможным доступ к дымогарным трубам. Дымовые газы
удаляются из котла через боров. В последнем ряду дымогарных труб устанавливаются турбуляторы,
что повышает КПД котла и снижает температуру топочных газов.

АУСД-1000 -автоматизированная установка предназначена для сжигания раздробленных древесных
отходов (опилки, щепа, стружка и т.д.), с грануляцией до 30 (мм) и относительной влажностью до мах
60% . ВНИМАНИЕ -при сжигании влажного топлива резко падает КПД, а это значит и уменьшается
мощность. Установка состоит из предтопка, промежуточного бункера со шнековыми конвейерами,
системы пожаротушения и командоконтроллера. Предтопок выполнен из шамотно-кирпичной
футеровки, в которой на неподвижных наклонных чугунных колосниках происходит процесс сушки
раздробленной древесины, газификация и сжигание древесного газа. Для полного сгорания топлива
подводится первичный и вторичный воздух от вентилятора. Такое решение обеспечивает полное
сгорание древесины в предтопке, из которого выходят только продукты сгорания CO2, N2, пар H2O и
O2. Топливо выгружается с бункера с помощью шнека и, поступая в пересыпной люк а потом в нижний
шнек, подаётся порциями в предтопок. На нижнем шнеке установлен клапан термостатический,
который в случае повышения температуры на корпусе шнека выше 55oС отрывает клапан и поступает
вода для тушения пожара. Дополнительно срабатывает электродатчик, который даёт сигнал на
сервомотор, перекрывающий заслонку в пересыпном узле, автоматически включается нижний шнек и
выталкивает загоревшееся топливо в предтопок. Во избежание «подвешивания топлива» в бункере, в
днище установлен выгружающий пружинный узел выгрузки. В стандартном исполнении установка
оснащается командоконтроллером, который управляет подачей топлива, воздуха и
процессом сжигания.

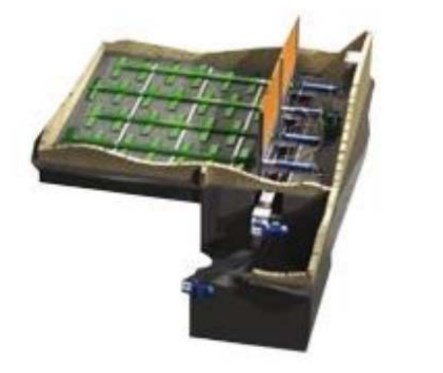

Гидравлический подвижный пол ГПП-40/2— это сварная конструкция из стальных профилей. C
помощью сервомоторов, гидравлической системы и гидроцилиндров, по направляющим,
расположенным на дне построенного заказчиком склада топлива (размеры 3х6м), осуществляется
поступательно-возвратное движение подвижного пола. Опилки с помощью скребков подаются к
горизонтальному конвейеру. Избыток количества опилок задерживается на балках опорной стены. Из
горизонтального конвейера, опилки через высыпной люк попадают в приёмный ковш наклонного
конвейера, из которого через горизонтальные конвейера, транспортируются в камеры сжигания
системы АУСД.

Наклонный шнековый конвейер НШК (горизонтальный шнековый конвейер ГШК) — изготовлен из
металлического каркаса со съёмными крышками, внутри которого вращается червячный шнек. Шнек
приводится в движение с помощью моторедуктора. Передача движения осуществляется через
предохранительную муфту. Другой конец шнека установлен в подшипниковом узле.

Циклонный пылеуловитель А2х630 с дымососом ВС-45 к котлу ВК-2000 — имеет повышенную
стойкость против эрозии и может работать с топочными газами до температуры 300оС.
Производительность очищаемых топочных газов составляет ок. 1,05м3/сек.
Производительность работы дымососа ВС-45 регулируется с помощью инвертера
