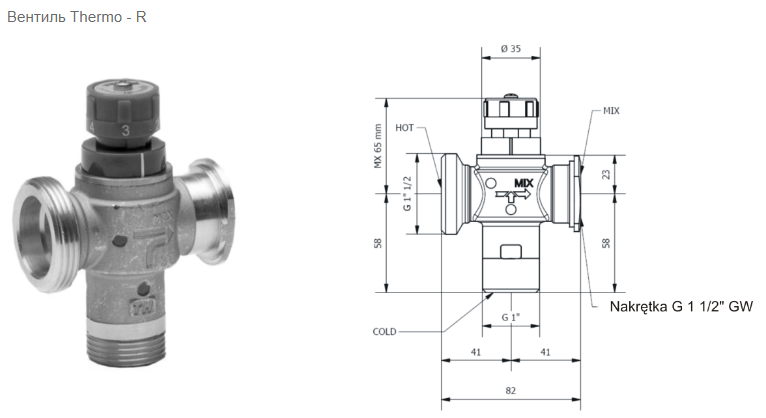

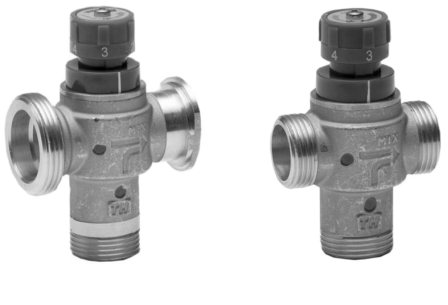

Teрмостатические смесительные вентили серии THERMO предназначены для регулировки фактора, снабжающего инсталяцию как комнатного так и полового центрального отопления. Вентиль THERMO-R оборудован латунной гайкой 1 1/2″ GW и уплотнителем EPDM 1″.

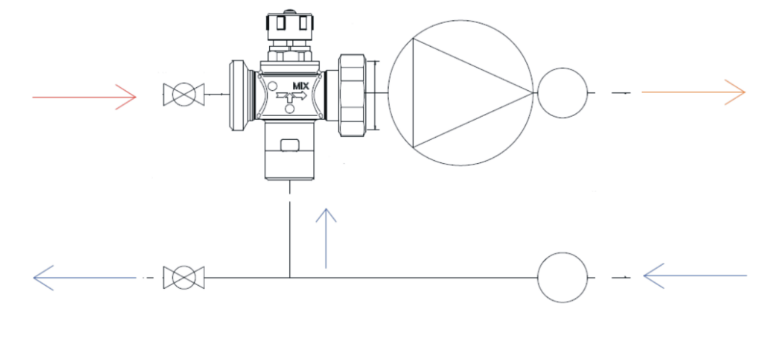

Moнтаж:
При монтаже просьба сохранить следующие подключения:
HOT (H) = прилив тёплой воды
COLD(C) = прилив холодной воды
MIX = выход смешанной воды
Предлагается монтаж фильтра и возвратного вентиля.
Oбозначения на мручке соответствуют определённой температуре смешанной воды (смотри табела).
Вентиль с регулировкой 20 — 47 Град.C
| Позиция ручки | MIN | 1 | 2 | 3 | 4 | 5 | MAX |
| Teмп. [Град. C] | — | 20 | 26 | 32 | 38 | 47 | — |
Вентиль с регулировкой 35 — 60 St.C
| Позиция ручки | MIN | 1 | 2 | 3 | 4 | 5 | MAX |
| Teмп. [Град. C] | — | 35 | 42 | 49 | 55 | 60 | — |
1
Технические данные:

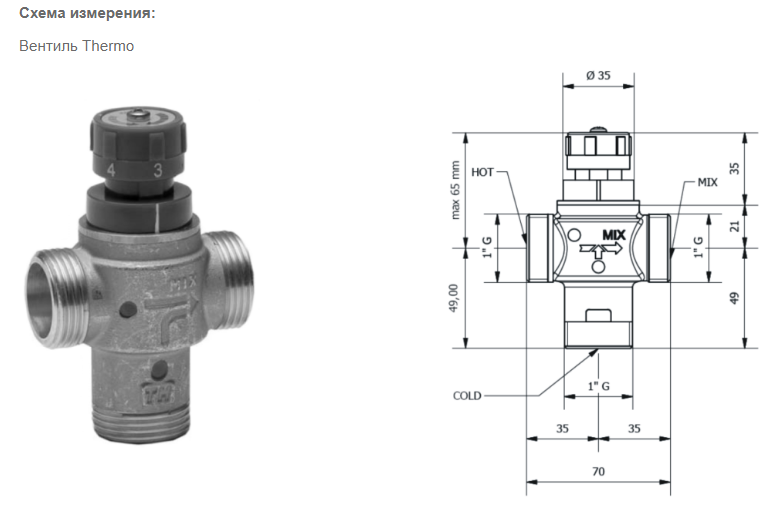

| Диаметр | 1″ |
| Maкс. рабочее давление | 10 бар |
| Mин. рабочее давление | 0,2 бар |
| Предлагаемое рабочее давление | 1 — 5 bar для высших давлений предлагается монтаж редуктора давления |
| Maкс рабочая температура | 85 Град. C |
| Диапазон регулированной температуры | 30 — 65 Град. C (+/- 2K) или 20 — 47 Град. C (+/- 2K) |
| Шкала температуры | 1 — 5 |
| Toлеранция регулировки | +/- 2 Град. C |
| Kv | 2,7 |
| Tип | Размер | Артикул |
| Термостатический вентиль THERMO 20-47 St.C | 1″ | 601205 |
| Термостатический вентиль THERMO 35-60 St.C | 1″ | 601206 |
| Термостатический вентиль THERMO — R 20-47 St.C | 1″ | 601202 |
| Термостатический вентиль THERMO — R 35-60 St.C | 1″ | 601203 |
