Термостатический смесительный вентиль MIX MHTC разработан для инсталляции центрального отопления. Автоматическую работу смесителя можно получить благодаря термостатическим сервомоторам фирмы WOMIX. Cмесители MIX MHTC используются в насосно-смесительных группах.

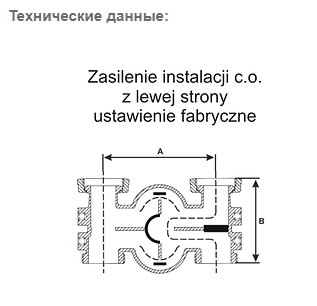

| Диаметр | oт 3/4” дo 1” |
| Уплотнение | двойное O-образное кольцо EPDM |
| Koрпус | латунь Ms 58 |
| Гриб, крышка | латунь Ms 58 |
| Угол оборота | 20-50 град. C, или 40-70 град. C |
| Maкс. давление | 10 бар |
| Maкс. температура | 110 град. C |
| Tип | Размер | Артикул |

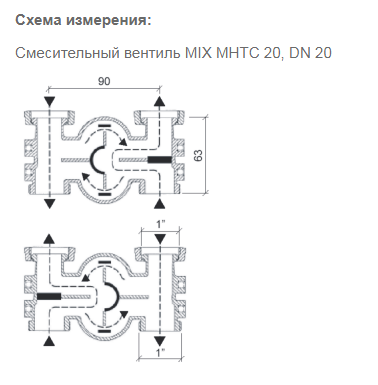

| Смесительный вентиль MIX MHTC 20, DN 20 | 3/4″ | 601031 |

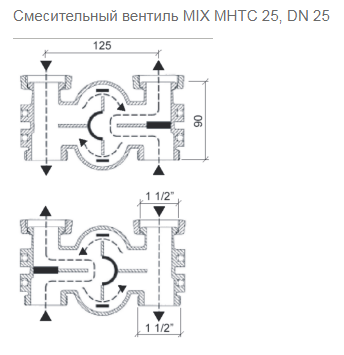

| Смесительный вентиль MIX MHTC 25, DN 25 | 1″ | 601032 |
| Термостатический сервомотор о регулировке 20 — 50°C | 401051 | |
| Термостатический сервомотор о регулировке 20 — 50°C | 401052 |

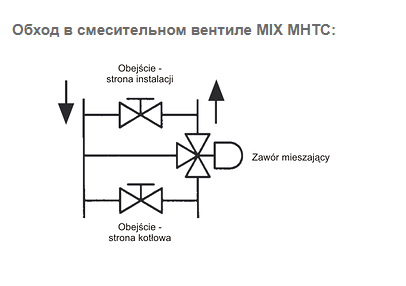

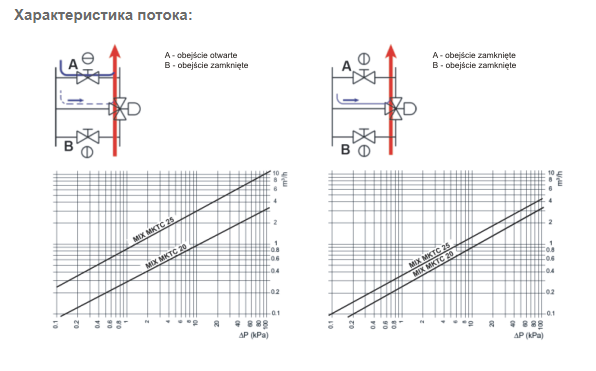

A — обход открытый
C — обход закрытый

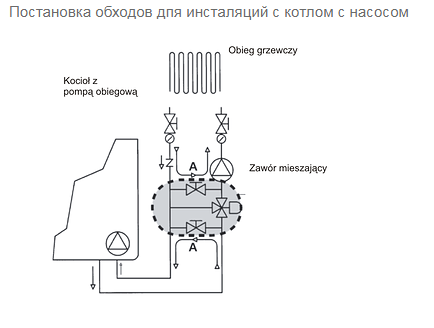

Для открытого обхода для стороны инсталляции ц.о. часть теплоносителя возвращается для питания тепло круга. Смесительный вентиль открывается только тогда, когда нужно. Этот обход используется когда ΔT = 5K н.п. в инсталляциях полового отопления.
A — обход открытый
Для открытого обхода для стороны инсталяции ц.о. часть теплоносителя возвращается для питания теплокруга. Смесительный вентиль открывается только тогда, когда нужно. Этот обход используется, когда ΔT = 5K н.п. в инсталяциях полового отопления.

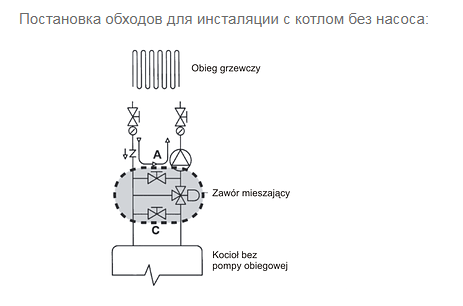

Для открытого обхода для стороны котла ц.о. в случае, когда смесительный вентиль закрытый, теплоноситель возвращается опять в котёл. Обход этот является мини-гидравлической стрелкой.
