Regulus JBV1 — это термостатический одноходовой клапан, предназначен для защиты системы отопления от перегрева со встроенным охлаждающим контуром.
Клапан в латунном корпусе управляется с помощью термостатического элемента термостата
Защитный клапан JBV1 может устанавливаться в системы с котлами до 100 кВт.
Когда температура достигает предельной, то есть 97˚С +/-2˚С, клапан открывается и подается вода из трубопровода для охлаждения теплообменника. Одновременно перегретая вода сбрасывается в канализацию.
Как только температура воды падает ниже предельного значения, клапан закрывается.
Если давление в системе выше 6 бар, то необходимо установить редуктор давления.
Предупреждение: Клапан перегрева не заменяет предохранительный клапан!
Технические характеристики одноходового клапана
Температура открытия (предел), °C 97 (+/- 2)
Температура (max), °C 120
Давление котла (max), бар 4
Давление системы (max), бар 6
Номинальный поток при изменении давления в 1 бар, м3/ч 1,80 (при 110°C)

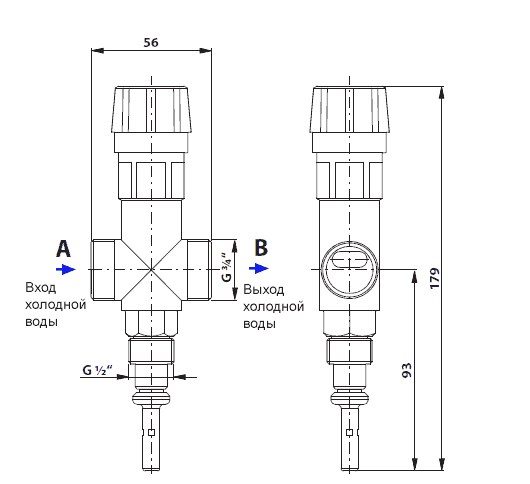

Диаметр подсоединения к контуру холодной воды G3/4
Диаметр подсоединения к источнику тепла G1/2
Для того, чтобы обеспечить правильную работу клапана перегрева JBV1 необходимо соблюдать правила монтажа, предусмотренные заводом-изготовителем, соблюдать правила подключения контуров и направлений потока.
Клапан JBV1 должен быть установлен в таком месте, где в случае перегрева достигается наиболее высокая температура (как правило, в верхней части котла или на выходе из котла).
При установке JBV1, необходимо обеспечить полное погружение термостатического элемента.
Можно подключать в системы с обратной заслонкой (обратным клапаном) и без нее:
