Описание и характеристика
4х-ходовой смесительный вентиль разработан для систем центрального отопления и теплообменников. Вентиль можно использовать как для смешивания водяных потоков, так и для распределения. Монтаж вентиля не зависит от его места монтажа. У смесительных вентилей WOMIX высокая надежность и великолепные регулирующие свойства. Они регулируют, как поступающую, так и обратную воду. Вентиль может работать в полном автоматическом режиме с сервоприводом MP 06.
Доступная модель
Модель | |
Тermomix 4-ходовой клапан 3/4″ латунь | |
Тermomix 4-ходовой клапан 1″ латунь | |
Тermomix 4-ходовой клапан 11/4″ латун |
Техническая характеристика
Латунный, винтовой | |
Диаметр | oд 3/4” дo 2” |
Уплотнение | двойное O-образное кольцо EPDM |
Koрпус | чугун Ms 58 |
Гриб,крышка | чугун Ms 58 |
Ручка | профилированная пластмасса,синяя |
Максимальное давление: | 10 bar |
Максимальная температура: | 120 °C |
Угол поворота: | 90° |
Вращающий момент: | 0,2 Nm |
Сервомотор для диаметра 3/4″ — 11/4″: | MP 06 |
Сервомотор для диаметра 11/2″ — 2″: | MP 10 |

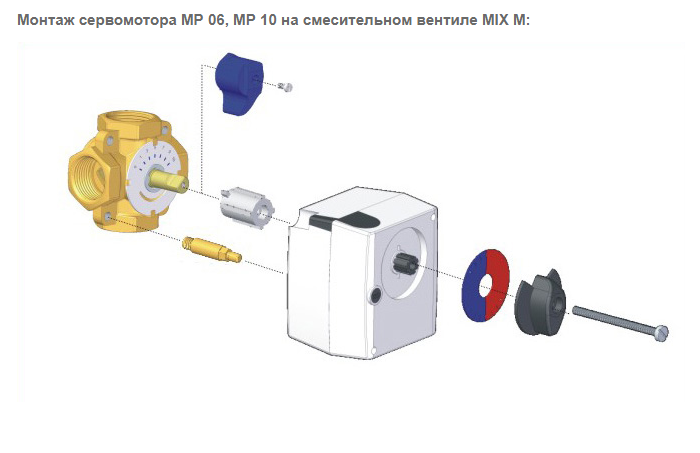

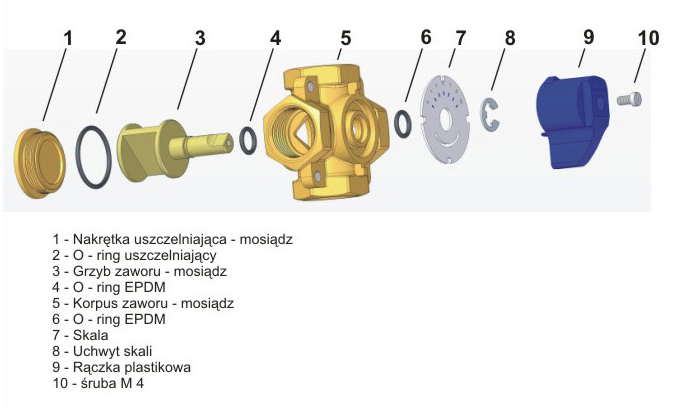

Kонструкция смесительного вентиля MIX M:

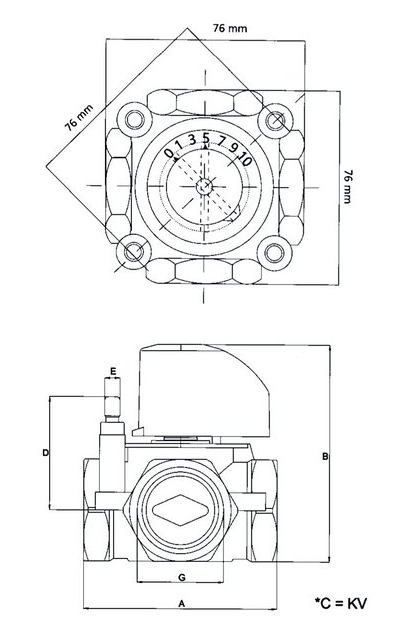

Схема измерения:

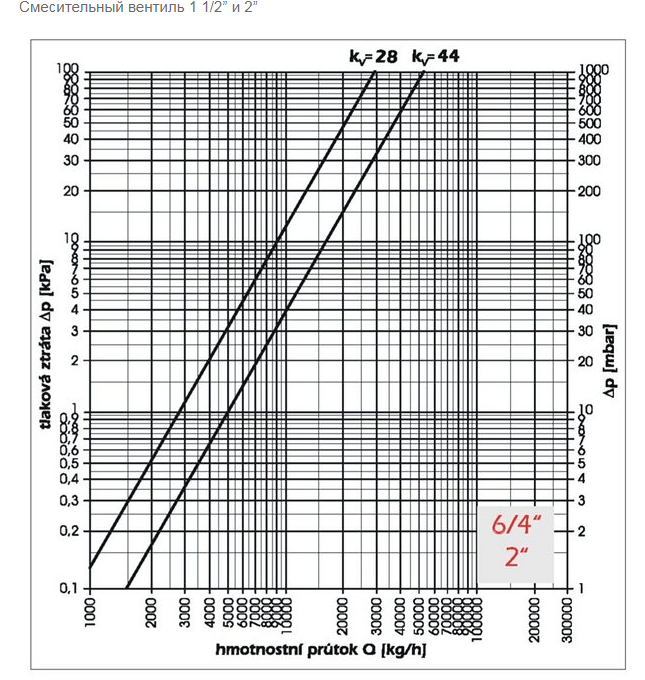

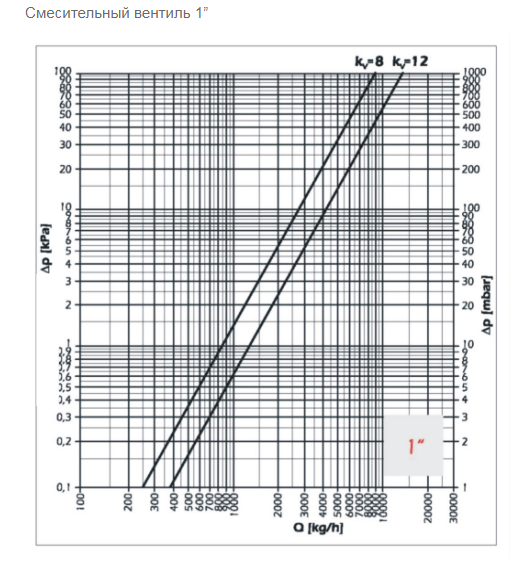

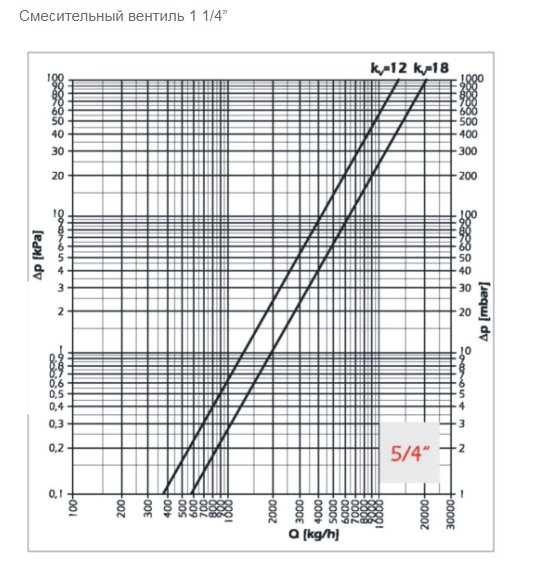

Характеристики

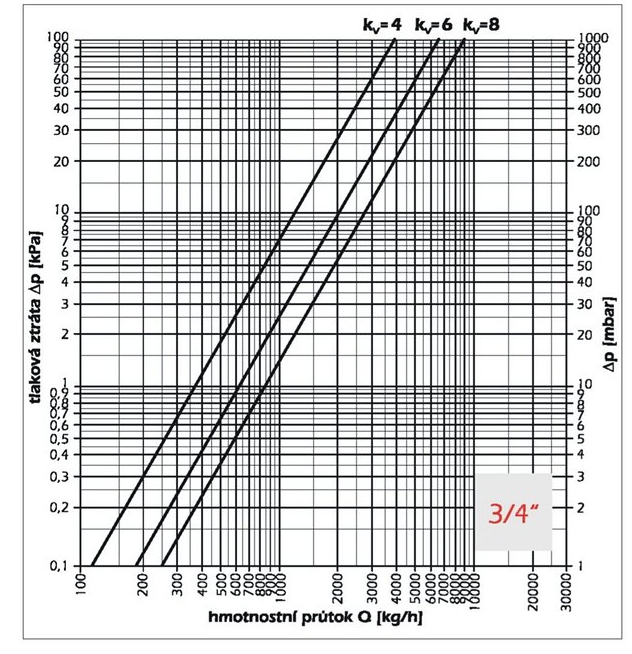

Смесительный вентиль 3/4”
