Womix Тermomix 3-Xодовой Клапан

Клапан трехходовой латунный — высококачественная регулирующая арматура, которая позволяет поддерживать необходимое состояние рабочей среды.

Описание и характеристика

3х-ходовой смесительный вентиль разработан для использования в системах отопления и теплообменников для достижения требуемой температуры подающей магистрали в соответствии с температурным графиком, или для защиты котлового контура от низкой температуры обратной воды. Вентиль можно использовать как для смешивания водяных потоков, так и для распределения. У смесительных вентилей высокая надежность и великолепные регулирующие свойства. Вентиль может работать в полном автоматическом режиме с сервоприводом MP 06.

Доступная модель

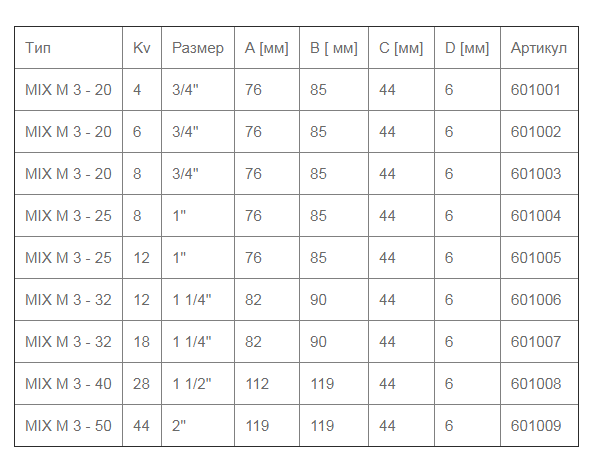

Модель
Тermomix 3-ходовой клапан 3/4″ латунь
Тermomix 3-ходовой клапан 1″ латунь
Тermomix 3-ходовой клапан 11/4″ латунь

Техническая характеристика

Латунный, винтовой
Диаметр oд 3/4” дo 2”
Уплотнение двойное O-образное кольцо EPDM
Koрпус чугун Ms 58
Гриб,крышка чугун Ms 58
Ручка профилированная пластмасса,синяя
Максимальное давление: 10 bar
Максимальная температура: 120 °C
Угол поворота: 90°
Вращающий момент: 0,2 Nm
Сервомотор для диаметра 3/4″ — 11/4″: MP 06
Сервомотор для диаметра 11/2″ — 2″: MP 10

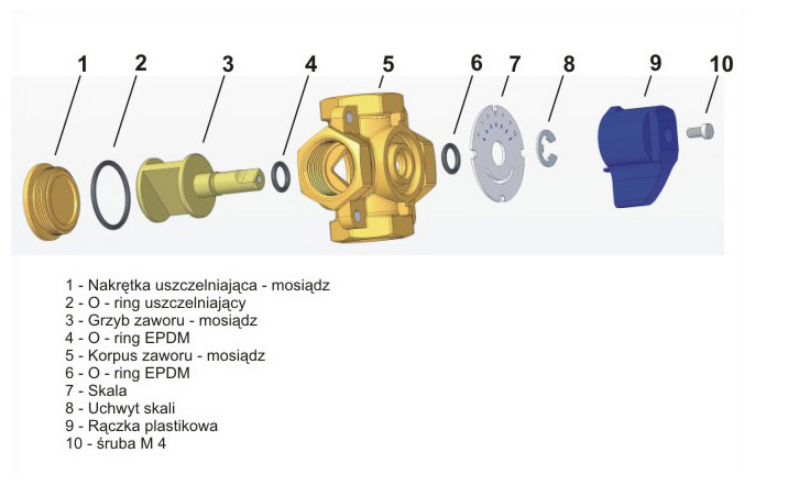

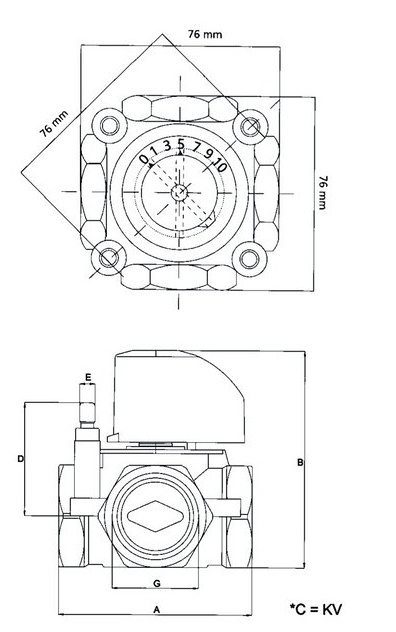

Koнструкция смесительного вентиля MIX M:

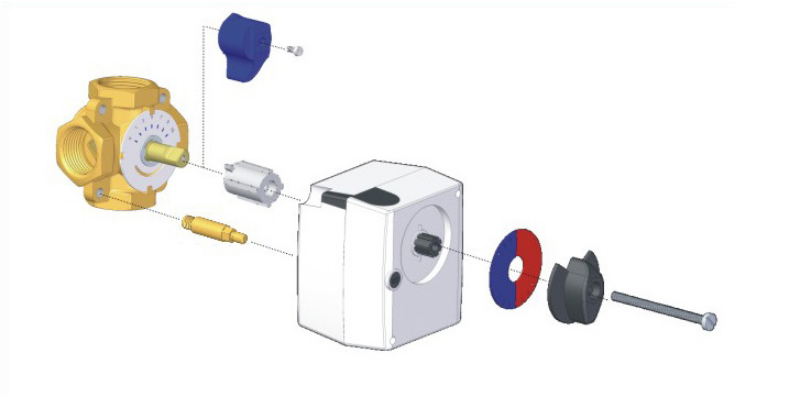

Moнтаж сервомотора MP 06, MP 10 на смесительном вентиле MIX M:

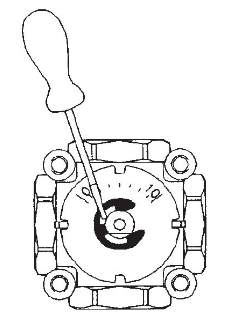

Переобразование скали:

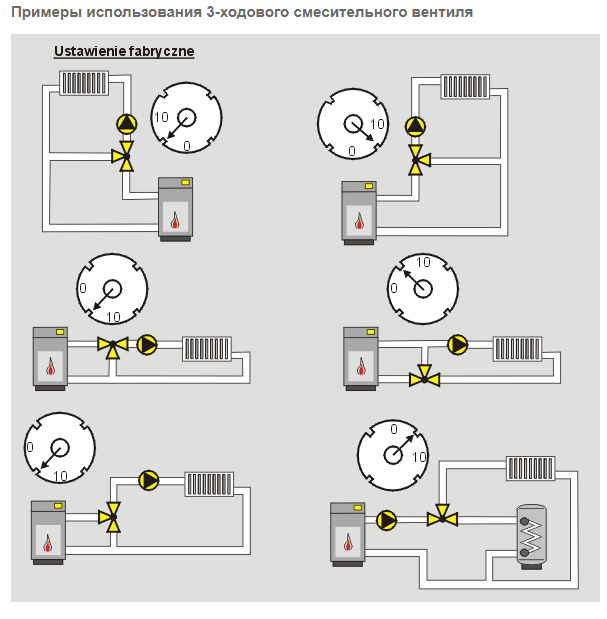

Схема измерения:

Характеристики

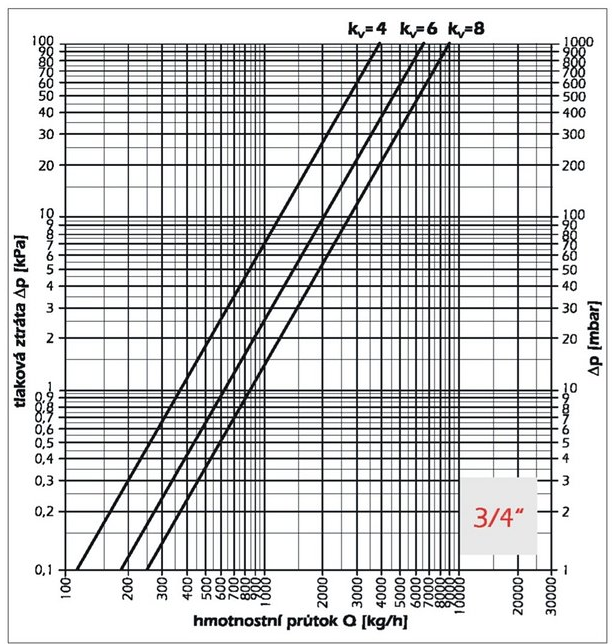

Смесительный вентиль 3/4”

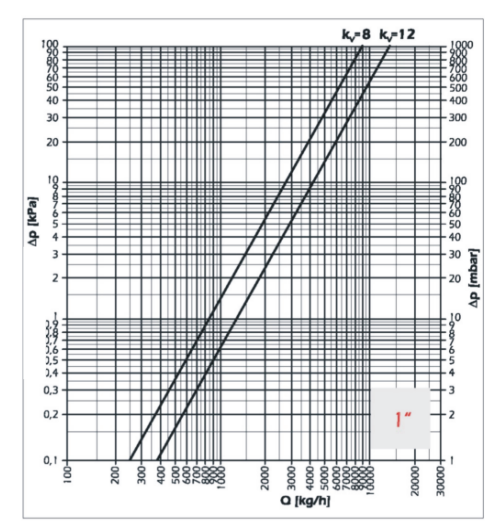

Смесительный вентиль 1”

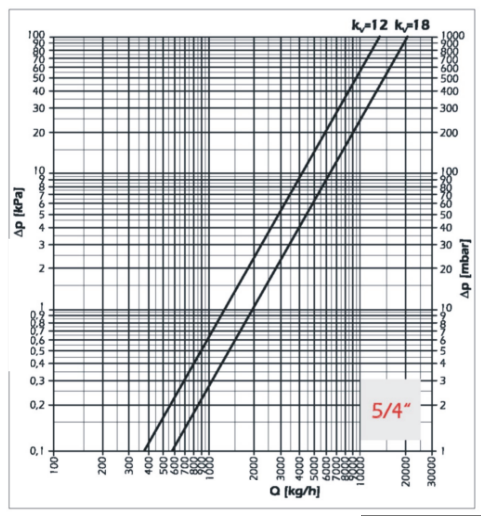

Смесительный вентиль 1 1/4”

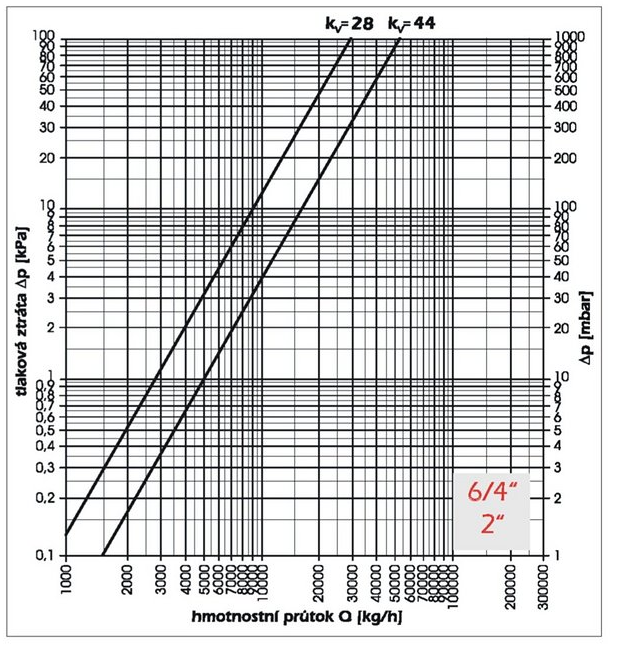

Смесительный вентиль 6/4” и 2”
